大行程影像量測儀廣泛應用于機械、模具、電子、電器、航空、汽車、塑料、橡膠、鐘表、齒輪、PCB線路板、菲林等行業的產品開發、設計，半成品、成品檢測，零件測繪領域，大幅降低工作強度，提高工作效率。

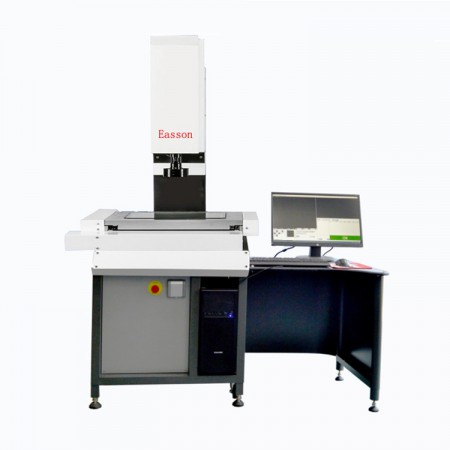

SP7060影像量測儀

一、技術參數
測量行程：700mm×600mm (X×Y)
工件限高：200mm (Z)
示值系統：進口光柵尺
分辨率：0.5μm(X、Y) 1μm(Z)
示值精度：E = (3.0 + L/200) μm (L單位:mm)
重復精度：0.003 mm
驅動系統：AC伺服馬達
導軌型式：高精度雙軌雙滑塊導軌
操作方式：搖控手柄(可選)、鼠標拖運、程序檢測
影像系統：日本SONY CCD Sensor
影像擷取卡：影像測量儀專用卡
物鏡：NAVITAR 8段高精密可控式無間斷變倍鏡頭
光學倍率0.75×-4.5×
實際倍率：22-145倍(實物到17'螢幕1024×768像素)
照明系統：輪廓為冷光五環八向四十區段(專利)15V50W，清晰度高并可隨時在任何層面調整亮度，底光為自動可程式平行光LED表面等源模組。
量測軟件：怡信Easson自主開發iMaGeo自動版光學視覺量測軟件
工作基臺：高精度花崗巖
機臺承重：100kg
整機重量：1150kg
整機尺寸：1350 mm×1750 mm×1870 mm
電 源：AC 220±5V、50Hz
使用環境：溫度 20±3 ℃、濕度35%-65%
