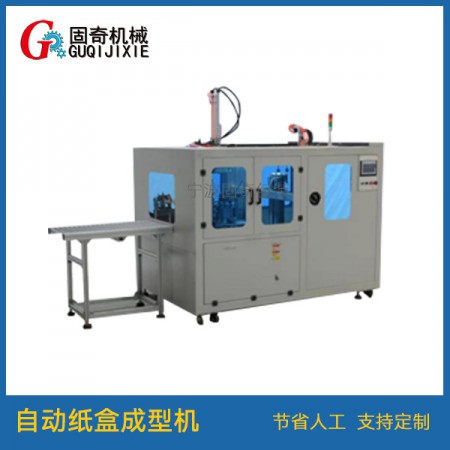

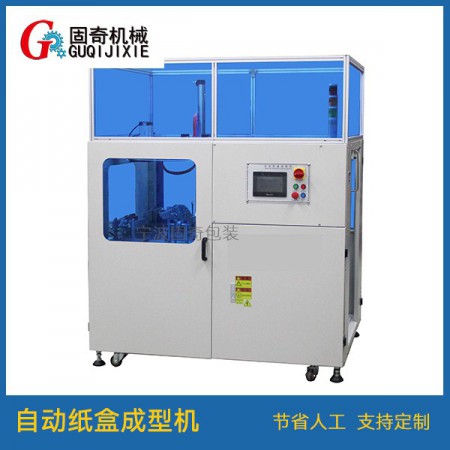

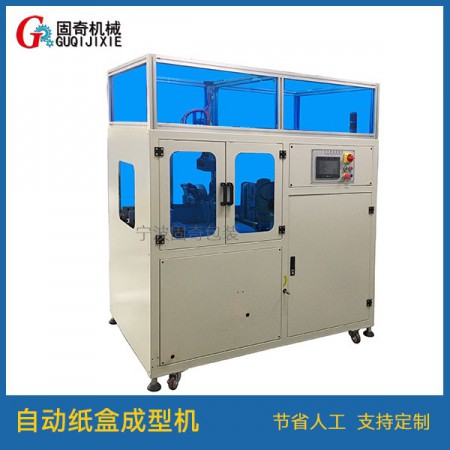

GQZ-01自動紙盒成型機
【產品簡介】
自動紙盒成型機是我司根據市場需求自主生產設計，采用氣動控制，通過模具自動折盒成型，自動鎖住紙板，紙板成型不需要膠帶或熱熔膠粘合。操作簡單，調節方便，穩定耐用。
廣泛應用于電器、玩具、食品、服裝、汽車用品等行業。
【產品特性】
耐用配件 采用耐用零部件、電器元件及氣動元件；
可配套使用、可單機作業也可與自動化包裝流水線配套使用；
節省人工，貨品包裝作業由機器代替人工完成；
非標定制適應紙盒尺寸可按要求制。
【產品參數】
機器型號 |
|
折盒速度 | 15-20pcs/min |
包裝范圍 | L195-200*W100-110*H25-35mm |
電壓、頻率 | 220 50HZ 1 Phase |
功 率 | 1KW |
空氣消耗量 | 200NL/mm |
必要空氣壓 | 5-7kg/cm3 |
臺面高度 | 900mm |
機器尺寸 | L1750xW1300xH1450mm |
機器重量 | 450kg |
經銷價格 | 38000 |
機器型號 | GQZ-02 |
折盒速度 | 15-18pcs/min |
包裝范圍 | L170-300*W120-200*H35-80mm |
電壓、頻率 | 380 50HZ 3 Phase |
功 率 | 1KW |
空氣消耗量 | 200NL/mm |
必要空氣壓 | 6-7kg/cm3 |
臺面高度 | 900-950mm |
機器尺寸 | L1850*1300*1550mm |
機器重量 | 500kg |
經銷價格 | 43000 |
機器型號 | GQZ-03 |
折盒速度 | 13-15pcs/min |
包裝范圍 | L200-400*W150-300*H40-100mm |
電壓、頻率 | 380 50HZ 3 Phase |
功 率 | 1KW |
空氣消耗量 | 250NL/mm |
必要空氣壓 | 6-7kg/cm3 |
臺面高度 | 900-950mm |
機器尺寸 | L2200xW1400xH1600mm |
機器重量 | 700kg |
經銷價格 | 49500 |
機器型號 | GQZ-04 |
折盒速度 | 10-12pcs/min |
包裝范圍 | L300-500*W200-400*H40-100mm |
電壓、頻率 | 380 50HZ 3 Phase |
功 率 | 1KW |
空氣消耗量 | 300NL/mm |
必要空氣壓 | 6-7kg/cm3 |
臺面高度 | 900-950mm |
機器尺寸 | L2500xW1550xH1650mm |
機器重量 | 850kg |
經銷價格 | 58000 |
機器型號 | GQZ-05 |
折盒速度 | 8-10pcs/min |
包裝范圍 | L350-550*W250-500*H50-110mm |
電壓、頻率 | 380 50HZ 3 Phase |
功率 | 1KW |
空氣消耗量 | 300NL/mm |
必要空氣壓 | 6-7kg/cm3 |
臺面高度 | 900-950mm |
機器尺寸 | L2800xW160xH1600mm |
機器重量 | 850kg |
經銷價格 | 66000 |
【機械主要配置】
序號 | 名稱 | 品牌 | 數量 | 備注 |
1 | 輸送電機 | 中大電機、臺邦電機 | 1 | |
2 | 可編程控制器 | 西門子PLC、維控 | 1 | |
3 | 觸摸屏 | 維控 | 1 | |
4 | 伺服 | 偉創 | 1 | |
5 | 氣缸 | 臺灣亞德客 | 10-15 | 根據功能會有增減 |
6 | 電磁閥 | 臺灣亞德客 | 8 | |
7 | 繼電器 | 和泉 | 6 | 根據功能會有增減 |
8 | 交流接觸器 | 施耐德 | 5 | 根據功能會有增減 |
9 | 同步帶 | 帶鋼絲同步帶 | 2 | 耐用 |
10 | 開關 | 天逸 | 4 | 根據功能會有增減 |
11 | 過濾器 | 亞德客 | 3 | |
12 | 真空發生器 | 亞德客 | 3-4 | 根據功能會有增減 |
13 | 傳感器 | Sick | 3 | |
14 | 磁性開關 | 亞德客 | 2 | 根據功能會有增減 |
15 | 報警器 | 天逸 | 1 | |
16 | 重載膠輪和腳杯 | 4套 | ||
17 | 設備主體材質 | 碳鋼烤漆3-4mm厚度 |
使用吸盤采用電動方式升降來吸取彩盒，伺服電機傳送至下一工位，通過氣缸將紙盒推出出成型，并從紙盒兩側進行折疊，預成型后經過每個位置時首先折疊底面，其次折疊左右兩個側頁，使紙盒完全卡合連接牢固。折盒機所有機構均復位，成品盒出料機構將成品紙盒輸送到流水線上，穩定耐用。
【零部件、電器元件及氣動元件】
【采用獨立技術制造，機件性能精密耐用，操作簡單，調節方便】
