基于光學成像的尺寸測量?jī)x器在制造領域應用廣泛，傳統的光學尺寸測量?jī)x器包括工具顯微鏡、投影儀、影像測量?jī)x（二次元）等，都存在檢測效率低、人為操作誤差、人員技能要求高、數據難以信息化等各種問題。

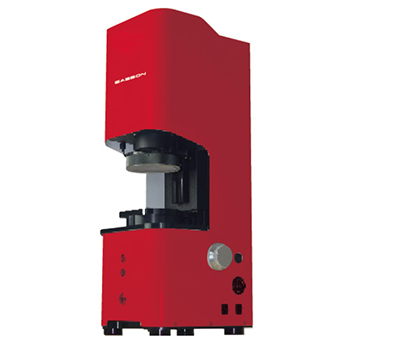

本產品為新一代影像尺寸測量系統，通過遠心光學系統、高速信號采集處理、高精度圖像處理算法、智能化UI軟件設計等技術，實現了對物體二維尺寸的快速成像測量，有效地解決了一次成像范圍與測量精度的矛盾，大幅度提高了檢測效率和測量精度，消除了人為誤差，人員操作簡便，實現了精密測量的自動化和智能化。
一、技術參數：
類別：?jiǎn)我曇俺上?nbsp;
型號：EG-50-05
測量范圍：50×40
調焦行程：20
測量精度（μm）：±3
重復精度（μm）：±0.5
景深：20

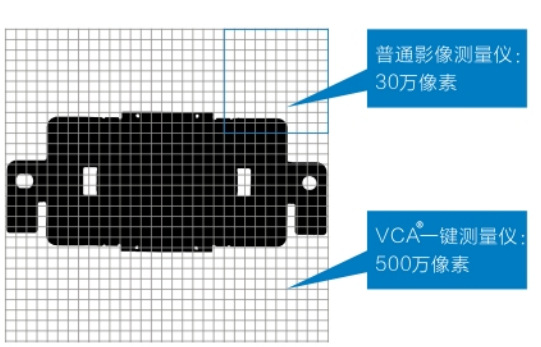

光學系統：500萬像素CCD；雙遠心工業鏡頭； 遠心平行背光源、LED環形正面光源
軟件：精密SPT測量軟件
接口：GigE ×1（雙視野型號×2），RS 232 ×1，及其他可擴展接口
電源：AC 220V，50Hz
工作環境：溫度15-25℃；濕度30%-80%；振動<0.002g, 15Hz
二、產品主要特性

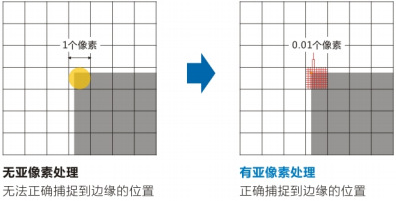

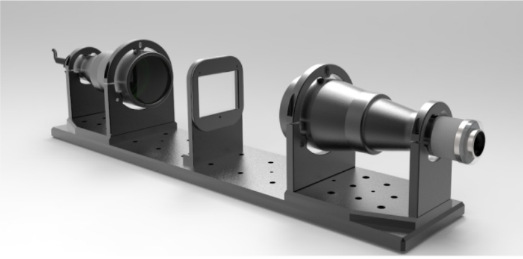

精準穩定：雙遠心光路結合圖像畸變校正、亞像素?cái)?shù)值處理算法，實現高精度、高穩定性尺寸測量；精密電動平臺配合可快速更換及實時調節的正面照明系統，滿足用戶對復雜表面尺寸的準確測量。
柔性智能：點、線、圓等測量元素的智能組合，可靈活調用修改，減少規劃工作量；測量數據可實時SPC統計分析，并以Excel、PDF 、Word、圖片等格式保存；可智能識別被測產品并自動調用檢測檔案，無需人工搜索選擇，快速切換產品；特定要素測量工具可定制，CAD交互、輪廓比對等功能可定制。

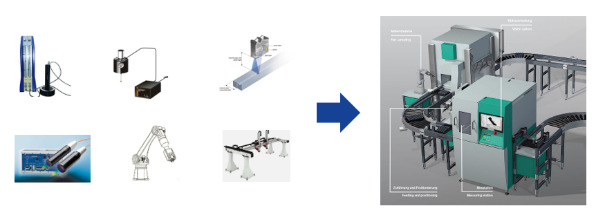

適用性廣：固定視野型具有立式、臥式兩大系列，適用平面及回轉體工件，產品量程覆蓋20-200mm，滿足不同規格類型產品測量；同時具備運動平臺式型號，結合光柵示數的運動平臺進一步擴充測量范圍；軟硬件接口豐富，可集成各類測量傳感器、自動化機構及數字化管理軟件，組成自動化智能化系統。
自主產權：本產品具自主知識產權，成像組件均采用高性能進口產品，圖像處理算法技術完全自主開發，為用戶提供更好的性?xún)r(jià)比選擇、更快速及時的技術服務，且避免了盜版等法律風險。
簡便高效：大視野高景深成像，無需定位工件及夾具，單次測量周期為1-2s，效率是傳統設備的數十倍；只需設置匹配特征、規劃測量項目?jī)蓚€(gè)準備步驟，即可實現多產品、多尺寸批量測量；避免了傳統影像測量?jī)x繁雜的操作流程，生手經短時間培訓即可熟練操作。
